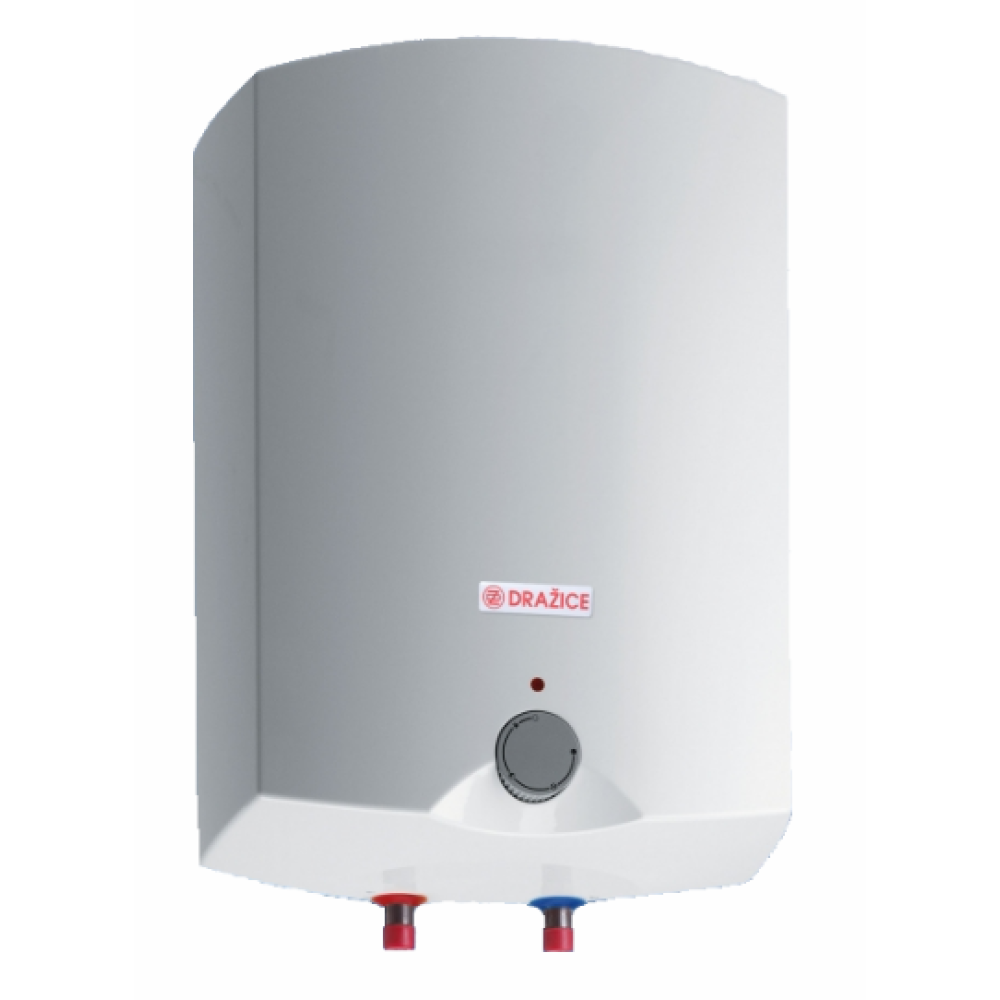

Водонагреватель Drazice над мойкой TO - 5 UP, 5 л. 105313202

Drazice TO 5 UP бойлер электрический

Drazice TO 5 UPбойлер электрический с эмалированным резервуаром надёжно обеспечит горячей водой для хозяйственных и технических целей небольшой объект с душем, умывальником и раковиной для мойки посуды. Отличается оригинальным дизайном. Эти водонагреватели могут использоваться как в напорных, так и безнапорных системах. В напорных системах можно подключить отбор воды в нескольких точках. Номинальное напряжение – 1-PE–N/AC 230 V/50 Hz.

Технические характеристики

Схема электрического подключения

1. 1 – Термостат
   2 – Тепловой предохранитель одноразовый
   3 – Нагревательный элемент
   4 – Контрольная лампочка работы
   5 – Клеммник
   L – Фазовый провод
   N – Нейтральный провод

Габаритные размеры

Подключение к водопроводу

Подвод и отвод воды на трубках аппарата обозначен цветными окончаниями. Подвод холодной воды обозначен синим, а отвод горячей воды – красным цветом. Водонагреватель можно подключить к водопроводной сети двумя способами. Закрытая, напорная система подключения позволяет отбирать воду в нескольких точках, в то время как открытая, проточная система – лишь в одной точке. С учетом выбранной системы подключения вы должны приобрести и соответствующие смесители. При открытой, проточной системе перед водонагревателем нужно встроить обратный клапан, который препятствует вытеканию воды из котла в случае прекращения подачи воды. При этой системе подключения вы должны использовать проточный смеситель. В результате нагревания объем воды в водонагревателе увеличивается, и она капает из трубки смесителя. При сильном затягивании клапана смесителя вода не перестанет капать, но вы можете повредить смеситель.

В случае закрытой, напорной системы подключения следует использовать в точках отбора напорные смесители. К впускной трубке вы должны подключить предохранительный клапан, препятствующий увеличению давления в резервуаре выше номинального избыточного давления. В процессе нагревания воды давление в емкости водонагревателя повышается до тех пор, пока не достигнет предела, установленного на предохранительном клапане.

1. 1 – Предохранительный клапан
2. 2 - Обратный клапан
3. 3 - Пробный клапан
4. 4 – Редукционный клапан
5. 5 – Запорный клапан
6. 6 – Испытательная насадка
7. 7, 7a – Проточный смеситель
8. 8 – Штуцер с присоединением для оттока из предохранительного клапана

1. Н - Холодная вода
   Т – Горячая вода
